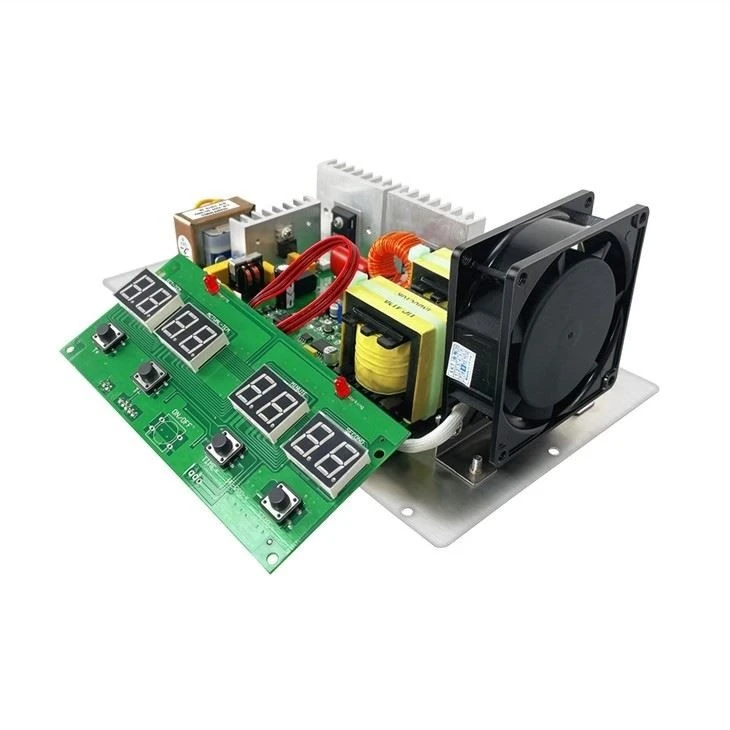

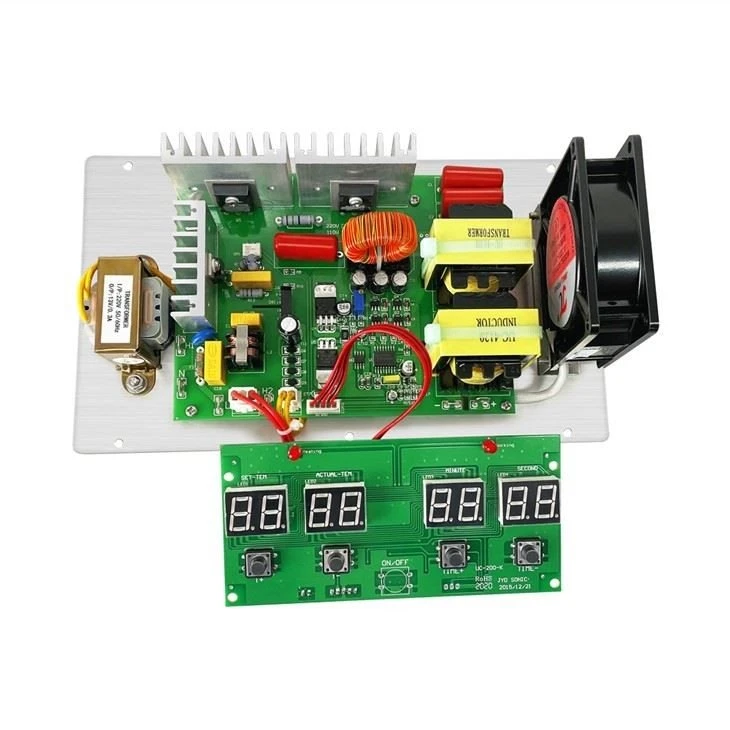

ПЦБ плоча ултразвучног претварача

Типови ПЦБ ултразвучног генератора могу се поделити на ултразвучни генератор са подесивим фреквенцијом, штампану плочу ултразвучног претварача, ултразвучни генератор мале снаге, ултразвучни генератор високе фреквенције, ултразвучни генератор високе функције и ултразвучни генератор са дигиталним дисплејем. Који се углавном користе за ултразвучно чишћење опрема. Ултразвучне фреквенције су 20 кХз, 25 кХз, 28 кХз, 33 кХз, 40 кХз, 60 кХз, 100 кХз, итд.

Карактеристике ПЦБ плоче ултразвучног претварача:

1. Дуг радни век, до 30000-50000 сати;

2. Изузетан процес монтаже и строга контрола квалитета;

3. Излазна снага до 98 процената;

4. Може се повезати са ПЛЦ контролном плочом да би се реализовао рад прекидача на додир;

5. Потпуно запечаћен дизајн отпоран на прашину и корозију, погодан за различита окружења у радионицама;

Спецификација:

ФАК:

Уобичајена анализа квара и детекција ултразвучне машине за чишћење

И. Оштећење осигурача:ако нема приказа напајања или радње након покретања, прво проверите да ли је осигурач у бази напајања оштећен.

Анализа: може бити да је жица за уземљење помешана са линијом под напоном или нултом линијом, а нема уземљења (жица за уземљење машине је повезана са кућиштем машине), или је машина кратко спојена, и компоненте су старе, што доводи до кратког споја и оштећења осигурања;

Детекција: извадите осигурач да проверите да ли је искључен, измерите да ли је искључен са искљученим зупчаником и замените опрему новом.

ИИ. Оштећење сензора:

Анализа: услед дуготрајног укључивања и употребе, температура постепено расте, што може довести до топљења колоида, пада сензора или лома керамике сензора;

Тест: користите мегер за мерење јачине изолације сензора. Ако је јачина изолације мања од 200м Ω, не може се поново користити. Неопходно је заменити сензор. Због дуготрајне употребе, унутрашња керамика сензора ће се такође покварити, због чега неће моћи нормално да ради.

ИИИ. Оштећење струјне цеви:

Анализа: пошто се машина непрекидно користи дуго времена или има премало течности за чишћење, цев за напајање на матичној плочи ће бити кратко спојена;

Тест: када је цев за напајање повезана на матичну плочу, она користи мултиметар за мерење отпора пинова са обе стране цеви за напајање. У нормалним условима, то је око 22 Ω. Након што уклоните цев за напајање (ископчану са матичне плоче), проверите да ли нема везе између мерних пинова.
