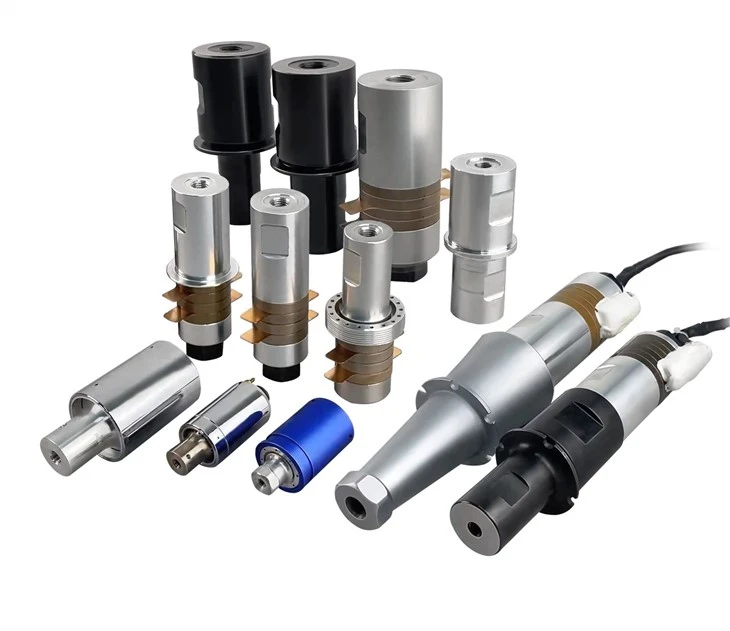

Ултразвучни претварач за резање

Ултразвучни претварач сечења се углавном користи у опреми за ултразвучно сечење, опреми за ултразвучно распршивање, опреми за ултразвучну обраду талине метала, опреми за ултразвучно заваривање, ултразвучној течној обради ултразвучне хемијске опреме и ултразвучној опреми за испитивање замора метала. Фреквенцијски опсег ултразвучног претварача велике снаге је обично између 15КХз ~ 40КХз.
Због различитих метода обраде и захтева, радни режим ултразвучног претварача може се грубо поделити на континуирани рад (машина за чипке, машина за ЦД рукаве, машина за затварање, заваривање метала, итд.) и импулсни рад (као што је машина за заваривање пластике), различити режими рада претварача захтеви су различити. Генерално, континуирани рад скоро да нема времена паузе, али радна струја није велика, пулсни рад је испрекидан, постоји пауза, али тренутна струја је веома велика. У просеку, обе државе су веома моћне.

Спецификација ултразвучног претварача за сечење

ФАК:

Проблем усклађивања ултразвучног напајања, ултразвучног претварача за сечење и ултразвучне матрице

Ултразвучни претварач и ултразвучни генератор снаге, фреквенција, снага, импеданса, капацитивна реактанса усклађивање, тако да ултразвучни претварач и ултразвучни генератор погонске снаге, ултразвучни калуп добра сарадња за формирање комплетне ултразвучне опреме може се назвати подударањем. Зато што је подударање у перформансама машине одлучујуће, без обзира како нагласити важност подударања је превише. Најважнији фактор за усклађивање је капацитивност ултразвучног претварача, праћена фреквенцијом претварача.

Треба нагласити да сам ултразвучни претварач није генератор енергије, он је само претварач енергије. Да се ​​претвори електрична енергија у звучну енергију (механичка енергија), у улазу (покретна снага), излазу (појачало, ултразвучни калуп) добро усклађена премиса, може претворити (излаз) велику количину енергије. Подударање улаза се односи на усклађивање претварача и ултразвучног напајања. Ако је излазно подударање добро, а улазно подударање није добро, претварач је слаб и заваривање није јако. Ако излаз није добро усклађен, а улаз је добро усклађен, претварач ће бити преоптерећен, што ће резултирати пуцањем дислокације плочице, дробљењем, ломљењем завртња, пуцањем алуминијума или горућом кутијом за напајање. На пример, ако се аутомобил снажно притисне на гас у неутралном положају, мотор ће се лако оштетити.

Усклађивање ултразвучног претварача и снаге покретања углавном има 4 аспекта, односно усклађивање импедансе, усклађивање фреквенције, усклађивање снаге и подударање капацитивног реактанса. Усклађивање фреквенција је такође важно. Ово је прво зато што ултразвучни претварач може да ради само на својој тачки резонантне фреквенције, тако да напајање погона, сирена, матрица за заваривање (глава алата) треба да раде на овој фреквенцији. Уопштено гледано, очекујемо да ова разлика не буде већа од плус 0.1 кХз највише, и било би боље да је мања. Изричито препоручујемо да фреквенција носеће матрице за заваривање (главе за заваривање) буде нижа од фреквенције вибрације од око 0.1 кХз (мала фреквенција сигнала). Другим речима, ако је фреквенција мерена малим сигналом оригиналног вибратора 14,85 кХз, онда је оптимална фреквенција измерена након повезивања калупа 14,75 кХз. Истовремено, треба узети у обзир да након што је ултразвучни претварач повезан са штапом и главом матрице, врх резонантне фреквенције система постаје веома оштар, односно пропусни опсег је веома узак, механички фактор квалитета је веома велика, а помак фреквенције ће изазвати велико повећање импедансе. Перформансе у погонском напајању су напајање (амплитудометар снаге) или заштита од преоптерећења. Ако баш у овом тренутку нема подешавања оптерећења, вероватно ће доћи до дислокације плочице, пуцања плочице или лома средишњег завртња. Усклађивање снаге и усклађивање импедансе се углавном узима у обзир да је ултразвучни систем заваривања рад типа клиренса, оптерећење се значајно мења, заваривање треба да има довољно излазне снаге, без оптерећења за контролу на минималној амплитуди. У супротном, као што је раније поменуто, претварач ће се оштетити ако је улаз велики када је неоптерећен. Снага пуног оптерећења не може да расте, заваривање није јако или бескорисно.

За више детаља о ултразвучном претварачу за резање, слободно нас контактирајте!
